Как пробросить порты на роутере TP-LINK. Функция Виртуальные Серверы

Проброс портов - это технология, которая позволяет обращаться из интернета к компьютерам и другим устройствам в локальной сети роутера. Доступ реализуется за счёт перенаправления трафика определенных портов с внешнего адреса маршрутизатора на адрес выбранного устройства в локальной сети роутера. Это перенаправление необходимо если вы, хотите организовать доступ, например, к IP камерам из Интернет. Также такое перенаправление иногда требуется для многопользовательских игр. Настроить проброс портов на роутере TP-LINK можно с помощью функции "Виртуальные серверы". Как это сделать читайте в статье.

В отличии от функции порт триггеринг (если не знаете что это, то Port Triggering на роутере TP-LINK) проброс портов на IP требует наличие постоянного IP адреса у устройства в локальной сети роутера.

Это не усложняет настройку, но увеличивает количество этапов:

1. Войти в настройки роутера
2. Выбираем IP из пула роутера (это просто)
3. Указываем выбранный IP и порты в настройках Виртуального сервера
4. Устанавливаем статический IP на устройство в сети роутера

Войти в настройки роутера

Для того чтобы настроить проброс портов портов на роутере TP-LINK, сначала надо открыть страницу настроек роутера. Если вы не знаете как это сделать, то воспользуйтесь материалом 192.168.0.1 или 192.168.1.1 вход в TP-LINK. IP адрес роутера TP-LINK

Выбираем IP на который будет перенаправляться трафик с внешнего порта роутера

Это делается для того, чтобы роутер не мог назначить наш IP другому устройству в локальной сети.

И это очень просто. Для этого на странице настроек роутера следует нажать на вкладку "DHCP" в меню слева. Откроется страница "Настройка DHCP". Поля "Начальный IP-адрес" и "Конечный IP-адрес" указывают диапазон IP адресов зарезервированных под динамическую выдачу клиентским устройствам. IP из данного диапазона нам не подходят.

А какие подходят?

У меня конечный адрес 192.168.0.199 как показано на картинке ниже.

Выбираем IP на который будет перенаправляться трафик с внешнего порта роутера

В моём случае свободный диапазон начинается с 192.168.0.200 по 192.168.0.254 включительно. Из него и следует выбрать IP. Например, 192.168.0.200 или 192.168.0.201, или 192.168.0.202, или ... и т.д. до 192.168.0.254.

Указываем выбранный IP и нужные порты в настройках Виртуального сервера

Что нам нужно сделать?

1. Зайти в настройки виртуальных серверов TP-LINK
2. Указать необходимые порты или выбрать порт сервиса автоматически
3. Указать выбранный нами IP
4. Выбрать протокол(не обязательно)
5. Сохранить изменения

Зайти в настройки виртуальных серверов TP-LINK

На странице настроек роутера нажимаем слева "Переадресация". В выпавшем списке "Виртуальные серверы". В обновившемся окне выберите "Добавить". Можно идти дальше.

Добавить Виртуальные серверы TP-LINK

Можно идти дальше.

Указать необходимые порты или выбрать порт сервиса автоматически

Среди параметров настройки проброса портов в виртуальных серверах вы найдёте поля для заполнения.

Параметров настройки проброса портов TP-LINK

Порт сервиса - это порт, который будет использовать ваше устройство в локальной сети роутера для необходимого сервиса.

Внешний порт - это порт, который будет использоваться для перенаправления трафика на порт сервиса.

Если вы не знаете какие порты выбрать, в этом вам поможет выпадающий список "Стандартный порт сервиса". Выбрите сервис из списка, и порты проставятся автоматически.

Указать выбранный нами IP

Выбранный IP адрес нужно указать в соответствующем поле (IP-адрес) как показано на картинке.

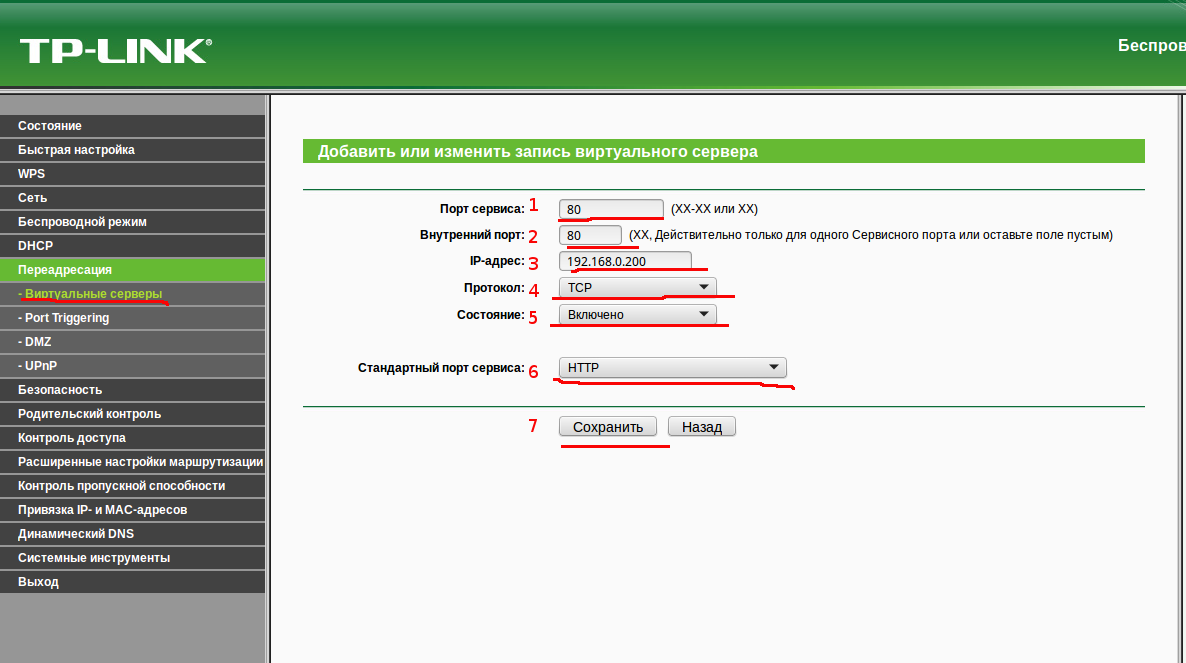

Пример заполнения параметров настройки виртуального сервера TP-LINK

Выбрать протокол(не обязательно)

Выбирать протокол не обязательно, роутер автоматически решит какой протокол ему использовать. Однако, если вы хотите подстраховаться и указать правильный сразу. Вам следует помнить, что UDP это протокол без проверки целостности данных, и используется там где скорость важнее качества и целостности доставленных данных. Это потоковые видео, аудио, а также онлайн игры.

Сохранить изменения

Чтобы настройки были приняты роутером, нажмите кнопку "Сохранить" на странице настроек роутера.

Устанавливаем статический IP на устройство в сети роутера

Выше мы отмечали, что требуется назначить выбранный нами статический адрес устройству в локальной сети роутера на котором будет висеть необходимый сервис.

Этим устройством может быть что угодно, и держать соединение с роутером как по Wi-Fi так и по кабелю. Как правило это IP камеры и видеорегистраторы всех мастей. Также часто функция проброса портов (на TP-LINK это функция "виртуальные серверы") используется для удалённого доступа к ПК и серверам в локальной сети роутра из интернета.

Описывать процесс непосредственного назначения статического IP на устройстве в локальной сети не буду. Для каждого конкретного устройства своя инструкция по настройка IP. Тут вам понадобиться google.com для поиска инструкции. Все остальные действия мы уже сделали.

Предложения и критику жду в комментариях.
